Đĩa ly hợp

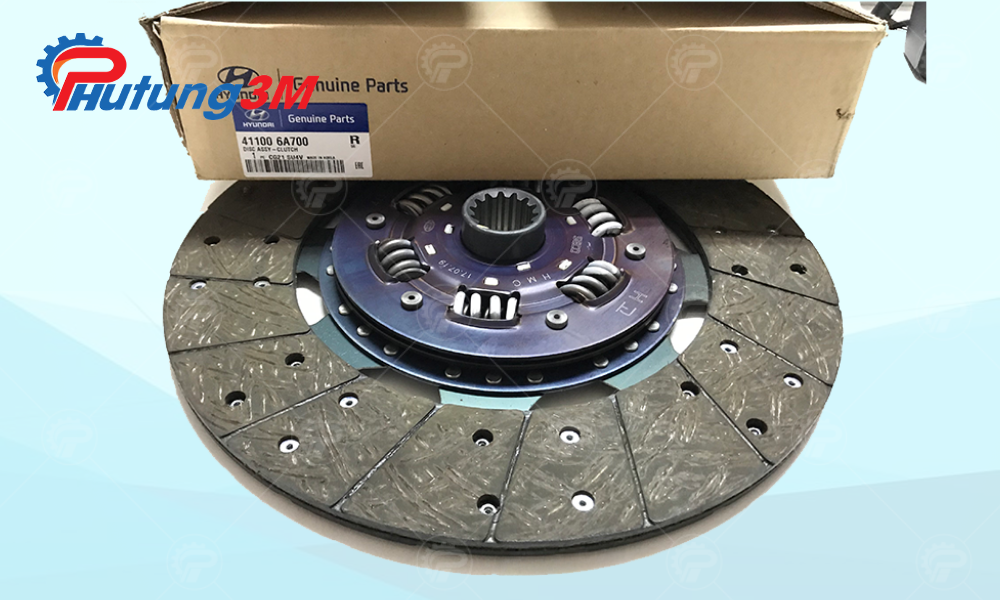

Đĩa ly hợp (lá côn) là bộ phận trực tiếp tham gia truyền mô-men xoắn từ động cơ đến hộp số trên các dòng xe nâng sử dụng ly hợp ma sát. Sau thời gian vận hành, bề mặt đĩa có thể bị mài mòn, chai cứng hoặc cháy bố, gây trượt côn và ảnh hưởng đến khả năng di chuyển của xe. Khi thay thế, cần đối chiếu đường kính, số răng then hoa, mã phụ tùng và model xe để tránh lắp sai loại. Phụ Tùng 3 Miền cung cấp dịch vụ tư vấn lựa chọn đĩa ly hợp theo thông số và nhu cầu sử dụng thực tế.

ĐĨA LY HỢP LÀ GÌ? CÔNG DỤNG TRÊN XE NÂNG

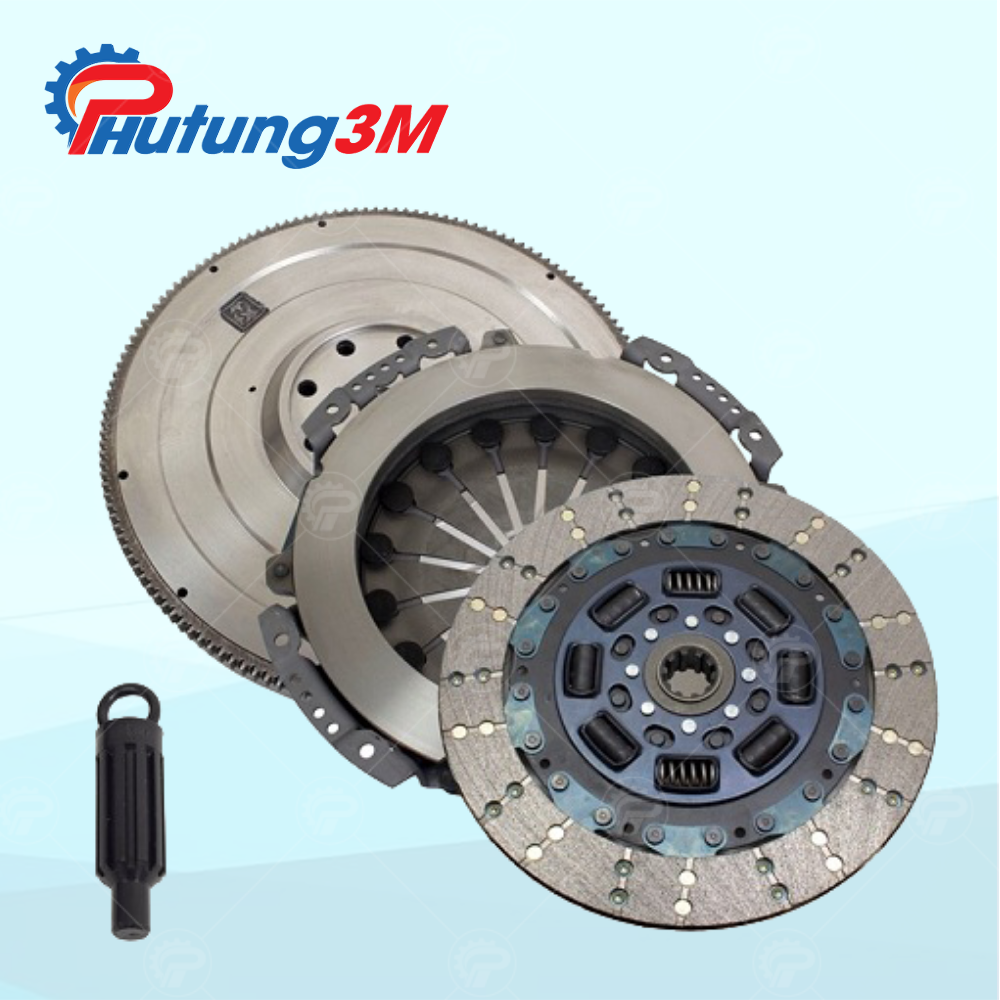

Đĩa ly hợp (Clutch Disc), còn gọi là lá côn, đĩa côn hoặc đĩa bố ly hợp, là bộ phận thuộc cụm ly hợp ma sát của hệ thống truyền động. Đĩa thường được bố trí giữa bánh đà động cơ và mâm ép ly hợp, với phần moay-ơ liên kết với trục sơ cấp hộp số bằng then hoa.

Đĩa ly hợp đảm nhiệm các chức năng chính:

• Truyền mô-men xoắn: Tiếp nhận lực quay từ động cơ thông qua sự tiếp xúc ma sát giữa bánh đà, đĩa ly hợp và mâm ép
• Hỗ trợ chuyển số: Cho phép tạm ngắt truyền lực khi người vận hành tác động lên hệ thống điều khiển ly hợp
• Giảm rung động: Các mẫu có lò xo giảm chấn giúp hạn chế dao động xoắn khi truyền lực
• Hạn chế va đập cơ khí: Hỗ trợ quá trình khởi hành và đóng ly hợp êm hơn khi vận hành đúng kỹ thuật.

Đĩa ly hợp ma sát khô thường gặp trên các dòng xe nâng sử dụng hộp số cơ khí. Đối với xe nâng sử dụng hộp số powershift, cần phân biệt với bộ đĩa ma sát hộp số ướt vì cấu tạo và nguyên lý điều khiển khác nhau.

CÁC LOẠI ĐĨA LY HỢP XE NÂNG PHỔ BIẾN

Trên thị trường, đĩa ly hợp xe nâng được phân chia theo kết cấu, phương pháp làm việc và thông số lắp đặt. Trong đó, đĩa ma sát khô và đĩa ma sát trong bộ ly hợp ướt là hai nhóm cần phân biệt rõ khi tìm mua phụ tùng.

Đĩa ly hợp ma sát khô

Đĩa ly hợp ma sát khô hoạt động nhờ lực ma sát trực tiếp giữa bề mặt bố côn, bánh đà và mâm ép mà không được ngâm trong dầu. Loại này thường xuất hiện trên các dòng xe nâng sử dụng hộp số cơ khí có cơ cấu điều khiển ly hợp riêng.

Ưu điểm của kết cấu này là nguyên lý hoạt động tương đối đơn giản, thuận tiện cho việc kiểm tra độ mòn và thay thế khi cần thiết. Tuy nhiên, bố ma sát có thể bị quá nhiệt nếu người vận hành thường xuyên giữ côn ở trạng thái trượt hoặc sử dụng xe không đúng kỹ thuật.

Đĩa ma sát trong bộ ly hợp ướt

Đĩa ma sát ly hợp ướt làm việc trong môi trường dầu, thường được bố trí thành các cụm nhiều đĩa trong hộp số powershift hoặc hệ thống truyền động chuyên dụng.

So với đĩa ma sát khô, loại này có sự khác biệt về kết cấu, kích thước, vật liệu và cách điều khiển. Vì vậy, không thể lựa chọn phụ tùng thay thế chỉ dựa vào đường kính đĩa hoặc hình dạng bên ngoài.

Đối với xe nâng sử dụng hộp số thủy lực powershift, cần xác định chính xác mã hộp số và mã cụm đĩa ma sát trước khi đặt hàng.

Đĩa ly hợp có lò xo và không có lò xo giảm chấn

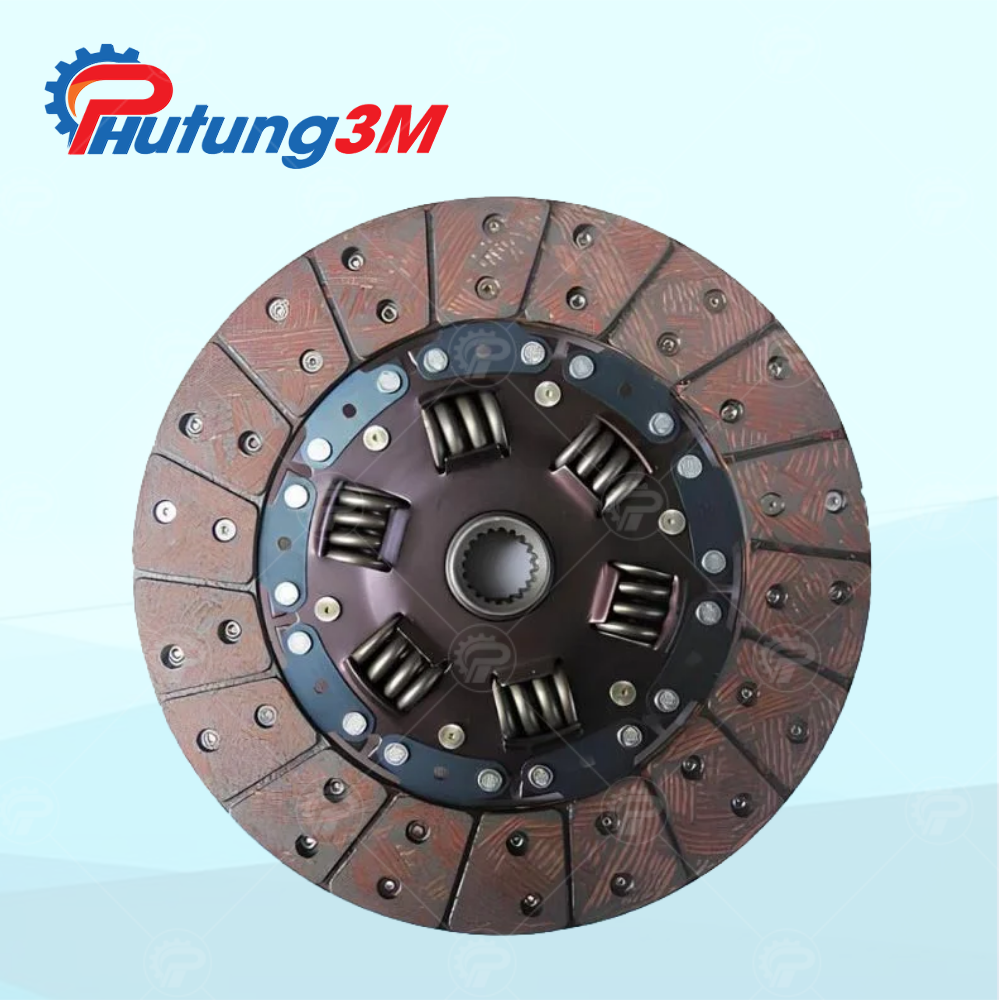

Ngoài môi trường làm việc, đĩa ly hợp còn được phân biệt theo thiết kế giảm chấn. Loại có lò xo thường được bố trí các lò xo xoắn gần tâm đĩa nhằm hấp thụ dao động khi mô-men truyền lực thay đổi. Trong khi đó, một số thiết kế không sử dụng lò xo giảm chấn trực tiếp trên đĩa hoặc bố trí cơ cấu giảm chấn ở vị trí khác.

Khi thay thế, cần lựa chọn đúng kiểu kết cấu theo thiết kế ban đầu, tránh thay đổi tùy ý vì có thể ảnh hưởng đến đặc tính vận hành và độ tương thích của cụm ly hợp.

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐĨA LY HỢP

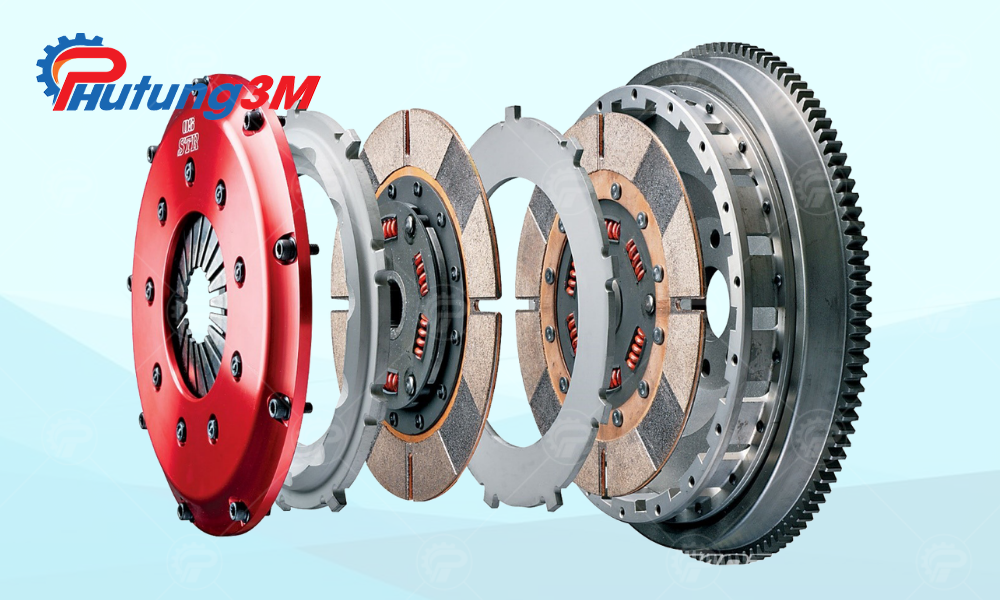

Cấu tạo đĩa ly hợp

Một đĩa ly hợp ma sát khô thông dụng thường bao gồm các bộ phận:

Bộ phận	Chức năng
Tấm bố ma sát	Tạo ma sát với bánh đà và mâm ép để truyền mô-men
Đĩa thép đỡ	Làm kết cấu đỡ cho các tấm bố ma sát
Moay-ơ then hoa	Kết nối với trục sơ cấp hộp số
Lò xo giảm chấn (nếu có)	Hạn chế dao động và xung lực xoắn
Đinh tán hoặc chi tiết liên kết	Cố định các bộ phận của đĩa ly hợp

Lưu ý: Cấu tạo cụ thể có thể khác nhau tùy hãng sản xuất, thiết kế hộp số và ứng dụng thực tế.

Nguyên lý hoạt động đĩa ly hợp

Khi người vận hành nhả bàn đạp côn, mâm ép tạo lực ép giữ đĩa ly hợp áp sát bánh đà. Lực ma sát giữa các bề mặt cho phép mô-men xoắn từ động cơ truyền qua đĩa ly hợp đến trục sơ cấp hộp số, sau đó tiếp tục truyền tới hệ thống dẫn động bánh xe.

Ngược lại, khi đạp bàn côn, cơ cấu mở ly hợp làm giảm lực ép của mâm ép lên đĩa. Quá trình này cho phép tạm thời ngắt đường truyền công suất giữa động cơ và hộp số để thực hiện thao tác chuyển số.

Nếu bố ma sát bị mòn, dính dầu hoặc mâm ép không tạo đủ lực ép, đĩa ly hợp có thể bị trượt ngay cả khi người điều khiển đã nhả hoàn toàn bàn côn. Hiện tượng trượt kéo dài không chỉ làm giảm hiệu quả truyền lực mà còn khiến nhiệt độ tại bề mặt ma sát tăng cao, gây hư hỏng các chi tiết liên quan.

DẤU HIỆU ĐĨA LY HỢP BỊ HƯ HỎNG

Đĩa ly hợp là chi tiết chịu ma sát và có thể bị hao mòn sau quá trình sử dụng. Một số dấu hiệu thường gặp gồm:

Xe bị trượt côn

Động cơ tăng vòng tua nhưng tốc độ xe không tăng tương ứng. Hiện tượng này có thể xuất phát từ bố ly hợp bị mòn, dính dầu, lực ép không đủ hoặc cơ cấu điều khiển ly hợp không được điều chỉnh đúng.

Xe rung giật khi khởi hành

Xe có hiện tượng rung hoặc giật khi nhả côn, đặc biệt khi bắt đầu di chuyển. Nguyên nhân có thể liên quan đến đĩa ly hợp, bánh đà, mâm ép hoặc các chi tiết liên kết trong hệ truyền động.

Khó vào số hoặc sang số phát ra tiếng kêu

Khi ly hợp không tách hết, người vận hành có thể gặp tình trạng khó chuyển số. Tuy nhiên, cần kiểm tra cả bàn đạp côn, cơ cấu dẫn động, bi tê và hộp số trước khi kết luận đĩa ly hợp hư hỏng.

Có mùi khét bất thường

Mùi khét ở khu vực ly hợp có thể xuất hiện khi bố ma sát bị quá nhiệt do trượt côn kéo dài.

Khi xuất hiện các dấu hiệu trên, nên ngừng vận hành nếu xe không còn bảo đảm an toàn và yêu cầu kỹ thuật viên kiểm tra, thay vì tiếp tục sử dụng trong điều kiện tải nặng.

MUA ĐĨA LY HỢP XE NÂNG TẠI PHỤ TÙNG 3 MIỀN

Phụ tùng 3 miền là đơn vị cung cấp phụ tùng xe nâng và thiết bị công nghiệp, phục vụ nhu cầu tìm kiếm, sửa chữa và thay thế linh kiện trong hệ thống truyền động.

Khi tìm mua đĩa ly hợp, khách hàng cần ưu tiên phụ tùng có thông số phù hợp với model xe, nguồn gốc rõ ràng và chính sách bảo hành được xác nhận trước khi đặt hàng.

Phụ Tùng 3 Miền hỗ trợ khách hàng tìm hiểu sản phẩm, cung cấp thông tin kỹ thuật cần đối chiếu và tiếp nhận yêu cầu báo giá.
